TEMA 1

TEMA 1: ELECTRICITAT

ACTIVIDADES

 1 Define: circuito eléctrico y cortocircuito.

Un circuito eléctrico es un recorrido cerrado cuyo fin es llevar energía desde unos
elementos que la producen hasta otros elementos que la consumen.

 Cortocircuito es aumento brusco de intensidad en la corriente eléctrica de una instalación por la unión directa de dos conductores de distinta fase.

 2 a) Define corriente eléctrica e indica cuántos tipos hay.

Es el movimiento de las cargas (normalmente electrones) dentro
de un conductor.

b) Define los tipos de corriente que hay.

 1– Corriente continua: es aquella cuyos electrones van siempre en el mismo sentido
dentro del conductor. Y, además, su valor es constante en el tiempo. Es la que tienen por ejemplo las pilas, las baterías de los coches, etc.

2- Corriente alterna: en este tipo de corriente los electrones van y vienen dentro del
conductor, es decir, ya no siguen un solo sentido. Además su valor ya no es constante en el
tiempo y va cambiando de un instante a otro. Es la corriente que nos llega a casa desde la
compañía eléctrica y que la producen unas grandes máquinas llamadas alternadores. Pero
también es la corriente que nos dan las dinamos de las bicicletas para encender las luces.

 3 Imagina que dispones de dos bombillas, una de las cuales está fundida, y de dos pilas, de las que una está gastada. ¿Qué harías para descubrir que pila está gastada y que bombilla está fundida?

 Probaría una nueva con las dos y si funciona que la que he quitado es la que esta fundida o terminada

 4 Se conecta una resistencia de 3kΩ a una pila de 4’5 V. ¿Cuál será la intensidad que recorre el circuito?

3kΩ · 1000= 3000Ω

                                   V             3000

LA LEY DE OHM I=-----------= ------------= 1,5 A

                                    R            4,5

La intensidad es de 1.5 A



 5 Tenemos una bombilla conectada a una pila de 6 V por la que circula una intensidad de corriente de 0’35 A.¿Cuál será la resistencia de la bombilla?

                               V             6

 La ley de Ohm R=-------- =---------- = 17,14R

                                 I            0,35


 La resistencia es de 17.14 R

6 Calcula el valor del voltaje de un bombillo de 100 Ω por el que circulan 100 mA.

El voltaje de un bombillo es de  0.0000015Ω.

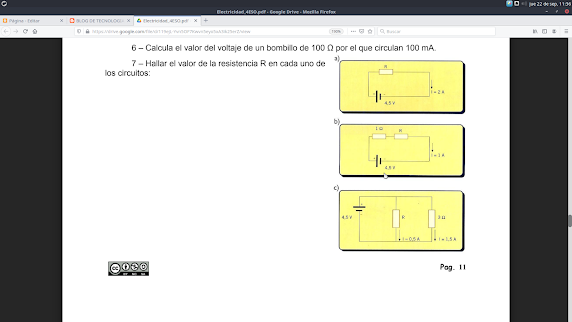

 7 – Hallar el valor de la resistencia R en cada uno de
los circuitos:






 a) R=V/I=4,5/2= 2,25
Ω.

 b)I=V/Req=V/(R1+R2)

    R1+R2=V/I

      R2=4,5/1-1=3,5Ω

           R=3,5Ω

c) I=V/Req=V2   1/Req= 1/R1 + 1/R2



  2=4.5  (1/3 + 1/R2)

       1/R2=2/4.5-1/3

        R2= 9Ω



8 – Hallar la resistencia equivalente en los siguientes casos:





a)8Ω

b)10Ω

c)2/5Ω

d) 1/req=1/5+1/8= 8/40+5/40=13/40Ω

e)1/req= 1/30+1/30+1/30=3/30Ω

f)1/req=  1/10+1/5+1/4=2/20+4/20+5/20=11/20 Ω
g) 1/req=1/1+1/1= 2/1=2/1+1=3/1Ω
h) 1/req=1/8+1/5= 5/40+8/40=13/40=2/2+2/2=4/2= 13/40+2/2=13/40+40/40=53/40Ω
i)3/3+3/3+3/3+3/3+3/3=15/3  Ω
j) 2/2+2/2=4/2=2/4+4/4+4/4=10/4+2/4=12/4 Ω

9 – Calcula el parámetro que falta en cada uno de los siguientes circuitos:





a)v? 4·12=48V.

b)  Req=R1+R2=3+9=12Ω
     V=R·I=12·4=48V.

c)380/780=0.487A.

e)150/7=21,42R.

d)12/0,001=1200R= 600R 600R.



a) 5+5+6=16/0,5=32A

b)150+50+100=300=9/300=0,003 Ω

c) 100+150=250/12=20,8 Ω

d)25+50=75=75/12=6,25Ω




a)Halla la intensidad que marca el amperimetro.

A=1/6+1/6+1/6=0,5A+2=2,5A

V/A=4,5/2,5=1,8A

b)Calcula la diferencia de potencial que indica el voltímetro.

1/Req= RE1+R2=2+2=4

V=V/I=4,5/4=1,125V

c)¿Que intensidad indica el amperimetro?

   1/Req =1/R1+1/R2=1/2+1/2=1

   1/Req=1/R1+1/R2=1/4+1/4=2/4    Req2=4/2=2Ω

    Req total=1+2=3Ω

    A=V/I=4,5/3=1,5A

d)Averigua la intensitat que indica el amperimetro y la diferencia de potencial que marca el volimetro.

Req=R1+R2+R3=1+1,5+2=4,5Ω

Req=V/I = 4,5/4,5=1V


POTENCIA I ENERGIA

1º) Calcula la potencia eléctrica de una bombilla alimentada a un voltaje de 220voltios y por el que pasa una intensidad de corriente de 2 amperios. Calcula la energía eléctrica consumida por la bombilla si ha estado encendida durante 1 hora.

P=V·I--> 220·2=440W

E= P·t=440·3600=1.584.000J



2º) Calcula la potencia eléctrica de una bombilla alimentada a un voltaje de 220voltios y que tiene una resistencia eléctrica de 10 ohmios. Calcula la energía eléctrica consumida por la bombilla si ha estado encendida durante 2 horas.


P=V·I-->220·10=2200W

E=P·t= 2200·7200=15.840.000J


3º) Calcula la potencia eléctrica de un motor por el que pasa un intensidad de 4 A y que tiene una resistencia de 100 ohmios. Calcula la energía eléctrica consumida por el motor si ha estado funcionando  durante media hora.

P=V·I-->4·100=400W
E=P·t= 4·1800=7.200J
